Installation générale :
Installation d’un nouveau distillateur d’eau


Nous sommes intervenus dans le cadre de l’installation d’un nouveau distillateur d’eau en industrie pharmaceutique.

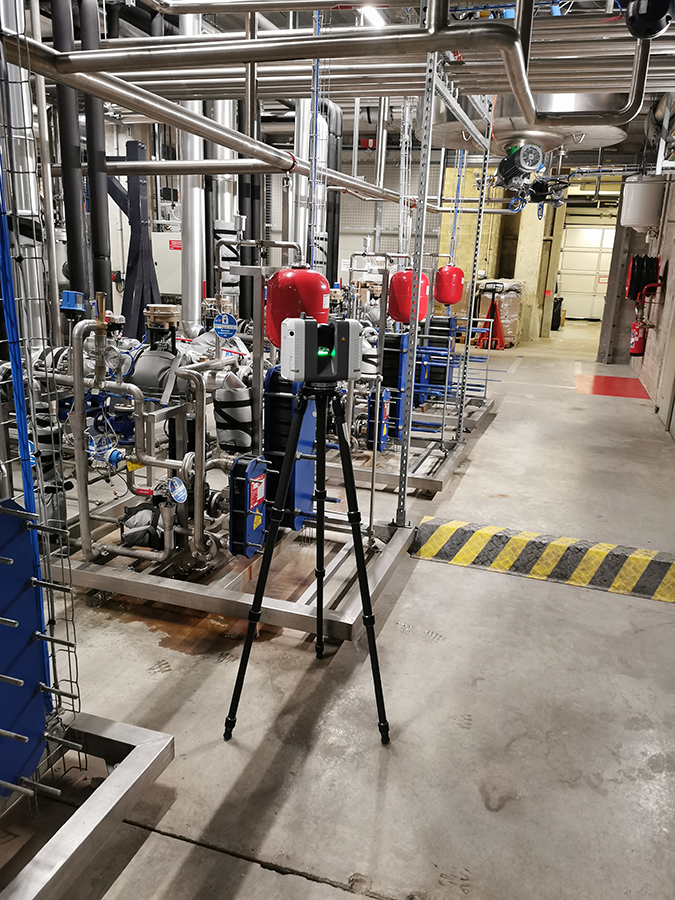

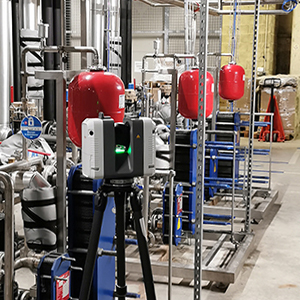

Scan et capture de l'environnement via le scanner 3D

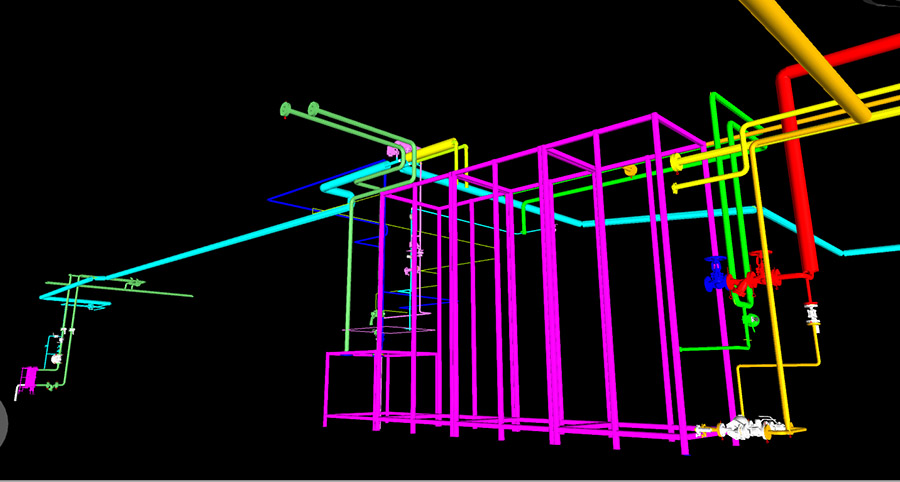

Modélisation des éléments de l'installation, à partir des côtes capturées via le scanner

ACFT Bureau d’études est intervenu sur les étapes de relevés, d’implantation du distillateur,
de modélisation des raccordements de tuyauterie et de réalisation des isométriques de fabrication, le tout dans le respect des BPF.

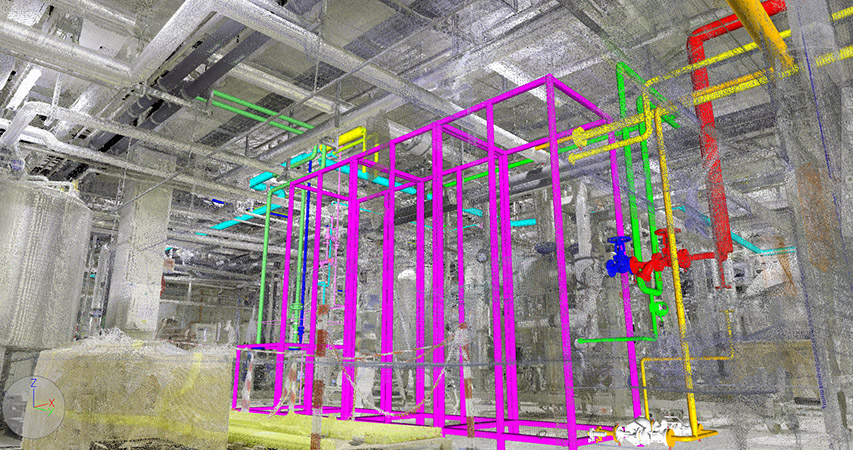

Intégration du modèle 3D au scanner en nuage de point

Ce projet a nécessité la mise en pratique de techniques pointues pour la réalisation des raccordements des différents fluides au distillateur :

  • Fluides propres : EPPI, EPI, Vapeur pure
  • Utilités : Vapeur, air comprimée, eau adoucie

+ de 40m de tuyauteries ont été modélisées dans le cadre de ce projet.

Crédits photos :  ACFT be
